高清规格书
通用行業型號：HSCF-50-1
國際型號：50-047-1
產品類別
半柔型
介質結構
實芯
介質材質
PTFE
特性阻抗
50Ω
護套材質
無
編織結構
單層編織
編織材質
鍍錫銅編織

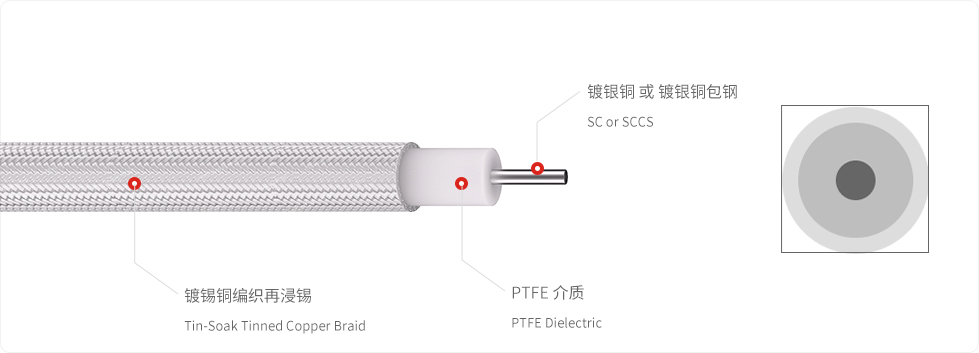

規格
規格 | 材質 | 標稱厚度 | 直徑(mm) |
導體 | 鍍銀銅SC | ---- | 0.30±0.01 |
鍍銀銅包鋼SCCS | ---- | 0.30±0.01 | |
介質 | 聚四氟乙烯PTFE | ---- | 0.90±0.03 |
屏蔽層 | 鍍錫銅編織再浸錫TTCB | ---- | 1.22±0.10 |
護套 (電纜外徑OD) | 無N/A | ---- | 1.22± 0.10 |
聚全氟乙丙烯FEP | 0.16 | 1.62± 0.10 | |
低煙無滷聚烯烴LSZH | 0.24 | 1.78± 0.10 |
電氣性能
頻率 | 回波損耗 | 频率(MHz) | 驻波比 VSWR | |
790~2170 | ≥26 | 0~3000 | ≤1.10 | |
2300~2700 | ≥24 | 3000~6000 | ≤1.22 | |
3300~3400 | ≥22 | |||
5700-5900 | ≥20 |
回波損耗和駐波比
频率 (MHz) | 最大衰减(dB/m) |
100 | 0.55 |
450 | 0.95 |
800 | 1.10 |
1000 | 1.23 |
1800 | 1.67 |
2000 | 1.76 |
2200 | 1.85 |
2400 | 1.94 |
3000 | 2.18 |
3800 | 2.46 |
6000 | 3.15 |
衰減常數(@20°C) dB/m
频率 (MHz) | 最大衰減(dB/m) |
100 | 0.55 |
450 | 0.95 |
800 | 1.10 |
1000 | 1.23 |
1800 | 1.67 |
2000 | 1.76 |
2200 | 1.85 |
2400 | 1.94 |
3000 | 2.18 |
3800 | 2.46 |
6000 | 3.15 |
機械性能
單次最小彎曲半徑 | mm | 4 | |
多次最小彎曲半徑 | mm | 20 | |
鍍銀銅導體 | 抗張強度 | MPa | ≥196 |
斷裂伸長率 | ％ | ---- | |
鍍銀銅包鋼導體 | 抗張強度 | MPa | ≥758 |
斷裂伸長率 | ％ | ≥1 | |
FEP護套 | 抗張強度 | MPa | ≥ 19 |
斷裂伸長率 | ％ | ≥ 300 | |
LSZH護套 | 抗張強度 | MPa | ≥ 10 |
斷裂伸長率 | ％ | ≥ 125 | |
阻燃及環保
阻燃性能 | IEC60332-1-2 | 絕緣和護套 |
環保要求 | RoHS、REACH |
