高清规格书
通用行業型號：HSCPCF-50-2L
國際型號：50-120-1P1/L
產品類別
半柔型
介質結構
藕芯
介質材質
PTFE
特性阻抗
50Ω
護套材質
FEP
編織結構
單層編織
編織材質
鍍錫銅編織

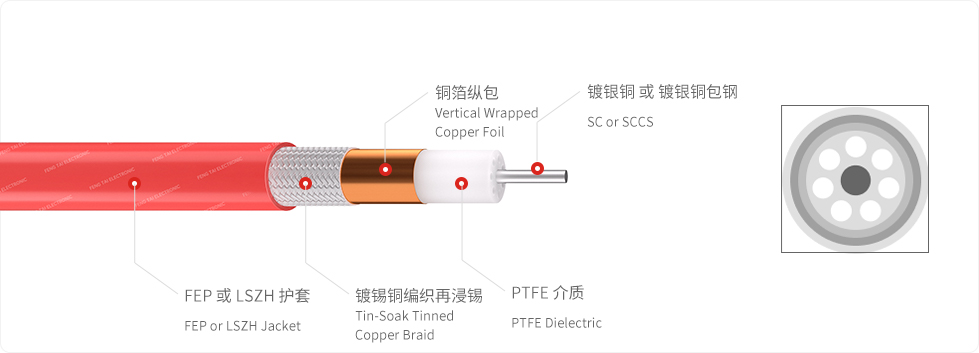

規格
規格 | 材質 | 標稱厚度 | 直徑（mm） |
導體 | 鍍銀銅SC | ---- | 0.82±0.02 |
鍍銀銅包鋼SCCS | ---- | 0.82±0.02 | |
介質 | 聚四氟乙烯PTFE | ---- | 2.35±0.05 |
遮罩層 | 銅箔纵包 Copper Foil + 鍍錫銅編織再浸錫TTCB | ---- | 2.95±0.10 |
護套 （電纜外徑OD） | 聚全氟乙丙烯FEP | 0.20 | 3.50± 0.10 |
低煙無滷聚烯烴LSZH | 0.25 | 3.60± 0.15 |
*TTCB：錫浸鍍錫銅編織;SC：鍍銀銅;SCCS：鍍銀銅包鋼
電氣性能
特性阻抗 | Ω | 50±2 | 額定耐電壓 | V-DC | 1000 | |
標稱電容 | pF/m | 86.5 | 工作溫度 | FEP 護套 -55~+150 °C LSZH護套 -40~+85 °C | ||
標稱速比VoP | ％ | 78.0 | 鍍銀銅導體直流電阻 （20°C） | Ω/km | ≤36.47 | |
延時 | ns/m | 4.7 | ||||
相位差 | ° | 1440±4 | 鍍銀銅包鋼導體直流電阻 （20°C） | Ω/km | ≤91.90 | |
截止頻率 | GHz | 36 | ||||
遮罩衰減 | dB | ≥ 100 | 絕緣電阻 （20°C） | MΩ.Km | ≥5000 | |
三階交調IP3 | dBm | ≤-160 | ||||
回波損耗和駐波比
频率(MHz) | 回波損耗 | 频率(MHz) | 駐波比 VSWR | |
100~1000 | ≥26.5 | 0~3000 | ≤1.10 | |
1000~3000 | ≥24.0 | 3000~6000 | ≤1.22 | |
3000~6000 | ≥20.0 |
衰減常數 (@20°C) dB/m
频率(MHz) | 最大衰减(dB/m) |
800 | 0.38 |
1000 | 0.43 |
1800 | 0.60 |
2000 | 0.63 |
2200 | 0.73 |
3800 | 0.92 |
6000 | 1.20 |
機械性能
單次最小彎曲半徑 | mm | 10 | |
多次最小彎曲半徑 | mm | 50 | |
鍍銀銅導體 | 抗張強度 | MPa | ≥196 |
斷裂伸長率 | ％ | ≥0.5 | |
鍍銀銅包鋼導體 | 抗張強度 | MPa | ≥758 |
斷裂伸長率 | ％ | ≥1 | |
FEP護套 | 抗張強度 | MPa | ≥ 19 |
斷裂伸長率 | ％ | ≥ 300 | |
LSZH護套 | 抗張強度 | MPa | ≥ 10 |
斷裂伸長率 | ％ | ≥ 125 | |
阻燃及環保
阻燃性能 | IEC60332-1-2 | 絕緣和護套 |
環保要求 | RoHS、REACH |
